每年雷雨季前后，总会有几个电站因为防雷没做好，被一道闪电打掉了几块组件，甚至损坏逆变器、烧毁汇流箱。更头疼的是，出了事才发现防雷检测记录不齐，保险理赔卡在这里出不来。

小李这篇文章想聊的，不是规范怎么写的，是我们在实际检测和运维过程中积累的一些经验——有些是从教训里来的，有些是反复踩坑之后总结出来的，文章最后也和大家分享几个经验案例。

希望对做运维的兄弟们有点实际用处。

很多运维人员知道要做防雷检测，但对周期的理解是模糊的，觉得"一年查一次"就行。实际上，依据GB/T32512-2016《光伏发电站防雷技术要求》和GB50057-2010《建筑物防雷设计规范》，检测周期是分类来定的。

第一类防雷建筑上的屋面光伏电站，检测周期是6个月，也就是一年两次。这类建筑通常是存放易燃易爆物品的场所、大型仓储设施等，风险等级高，要求自然也高。

第二类、第三类防雷建筑上的屋面光伏电站，以及地面光伏电站，检测周期是12个月，也就是一年一次。

有些运维团队把"每年检测一次"理解成"雷雨季结束后再说"，结果拖到第二年开春，发现去年雷雨季留下来的问题没有及时发现，隐患一直在那里。

建议的做法是：在雷雨季来临之前完成一次全面检测。南方电站通常是4月底前完成，北方可以在5月底前完成。这样即使发现问题，还有时间整改，而不是在雷雨季中间慌乱处置。

做检测之前，得先懂设计的逻辑，否则看到什么都不知道该查什么、查到哪里才算到位。

光伏电站的防雷体系，本质上是三个层次的保护：防直击雷、防感应雷、防雷电波侵入。

以组件金属边框作为接闪器，保护组件本身。

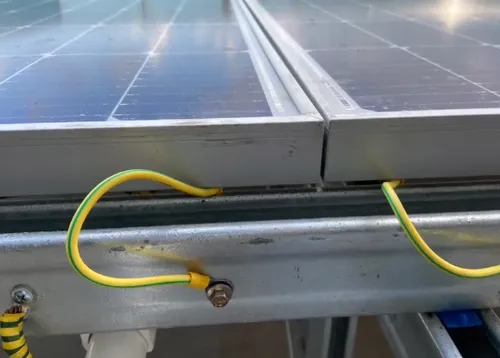

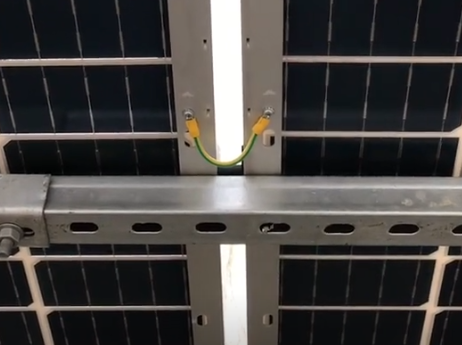

边框通过跨接线与方阵支架做等电位连接，再把支架接地。

看起来简单，但实际上跨接线的接触面积、压接工艺、腐蚀状况，都会影响这条通路的可靠性。

我们在检测中发现，很多电站跨接线是用铝制卡扣压在镀锌支架上的，时间一长，铝和锌之间发生电化学腐蚀，接触电阻大幅上升，等电位连接基本形同虚设。

直流侧线路正负极均悬浮、不接地，这是光伏系统的标准做法。直流汇流箱和直流配电柜内设置电涌保护器（SPD），用来抑制雷击引起的线路过电压。

SPD是这个环节最容易被忽视的器件——很多运维人员以为装上去就完事了，其实SPD有寿命，有状态窗口，需要定期检查。

接地系统：这是整个防雷体系的"根基"。

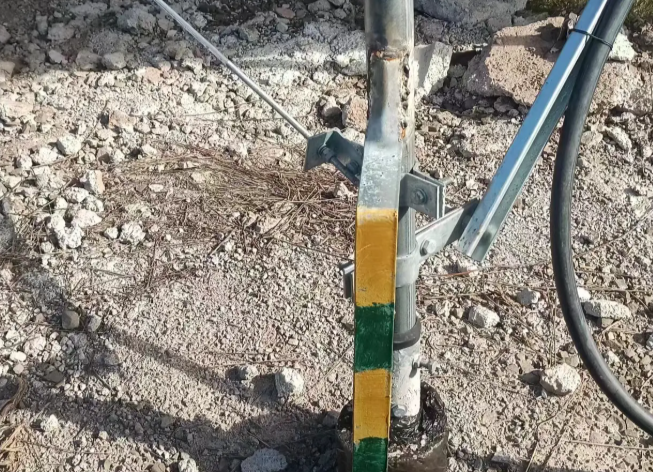

箱式变压器、金属支架、升压站均通过接地扁钢引入主接地网。

升压站一般使用避雷带或避雷针作为接闪器，通过建筑物暗敷引下线接入接地网。

地网的接地电阻值是核心指标，不达标，后面所有防护都是打折扣的。

对于分布式屋面电站，难点其实在于很多老旧建筑的原有防雷系统本身就不完善，用这样的系统来保护光伏是有先天缺陷的，这种情况需要特别关注。

规范上列了检测项目，但实际做起来，每个项目的重点和难点都不一样。下面逐一拆解。

第一项：接闪器和引下线的腐蚀及断裂情况

接闪器最常见的问题不是断裂，而是腐蚀。

镀锌圆钢在户外经过几年风雨，表面锌层剥落，裸露的铁芯开始锈蚀。从外面看还好，一掰就断。

检查的时候，不能只靠眼睛看，要用手触摸、用力感受一下，腐蚀严重的接闪器用手指捏住就能感觉到松软感。对于怀疑严重腐蚀的部位，可以用数显卡尺测截面积，跟设计规格比对。

引下线要重点检查两个位置：与接闪器的连接点，以及与接地装置的连接点。这两个节点承受的应力最大，也最容易出现裂缝或虚焊。焊接点发黑、有明显氧化层的，要判断是否影响导通。

还有一个容易忽略的细节：引下线在穿过墙体或地面时，是否做了防腐处理？很多电站的引下线入地段裸露在潮湿环境里，腐蚀速度远快于地上部分，但因为看不见，经常被遗漏。

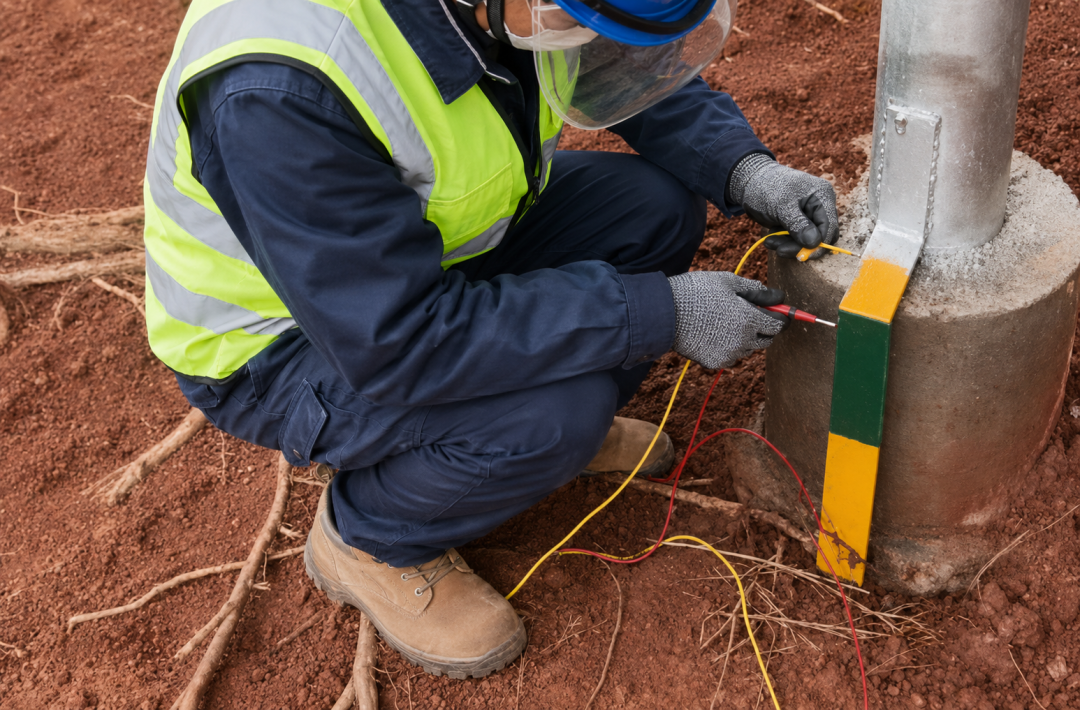

第二项：接地装置的接地电阻测试

这是整个防雷检测最核心的指标，也是出问题最多的一项。

接地电阻的合格标准：

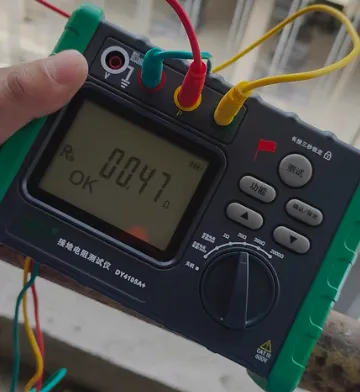

使用接地电阻测试仪时，有几个容易出错的操作细节：

电流极和电压极的距离是个关键参数，标准方法是三极法，电流极距被测接地体40米，电压极距被测接地体20米。

很多电站场地有限，测量时图省事缩短了极间距离，导致测量结果偏低，给出了虚假的"合格"数据。

还要注意的是，土壤含水量会影响测量结果。

雨后立即测，数值会明显偏低；长期干旱后测，数值会偏高。建议在正常气候条件下、土壤含水量适中时测量，或者在同一时间节点保持测量条件一致，便于横向比较。

测量前要断开被测接地体与其他系统的连接，否则测出来的是并联值，不是被测接地体自身的接地电阻。这一点说起来都知道，但现场操作时很容易因为断线麻烦就省略了。

第三项：等电位设施的腐蚀及断裂情况

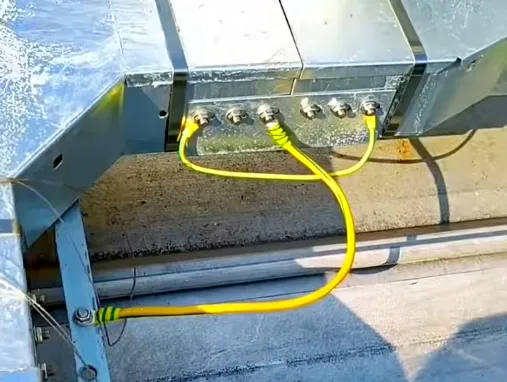

等电位连接是防感应雷的关键，但也是最容易被敷衍的一项。

检查重点：

用等电位测试仪测量两个等电位连接点之间的过渡电阻，标准一般是不超过0.2Ω。这个测试在很多电站的日常运维中是缺失的，但它能直接反映等电位连接的实际效果。

对于已运行超过5年的老电站，等电位连接的问题比新电站多得多，尤其是沿海地区、工业区附近的电站，腐蚀问题更为突出。建议对老电站的等电位连接做更高频次的抽查。

第四项：屏蔽及布线设施的腐蚀及断裂情况

光伏直流电缆、通信信号线的屏蔽层是否完好，是这项检查的核心。

屏蔽层破损、线缆交叉并行铺设（感应耦合增大）、线缆未穿管保护直接裸露在金属支架旁——这些情况在现场非常常见，也是感应雷击事故的高发原因。

直流电缆在支架上的固定点，如果绑扎不规范，日晒雨淋后外皮老化，容易在固定点处产生破损，形成对地漏电，除了安全隐患，一旦雷击时也会成为电流的薄弱点。

通信线缆的屏蔽接地是一个细节：屏蔽层只能单端接地，不能两端都接地，否则形成地环路，反而会引入干扰甚至在雷击时产生过电流。这个错误在小型分布式电站里相当普遍。

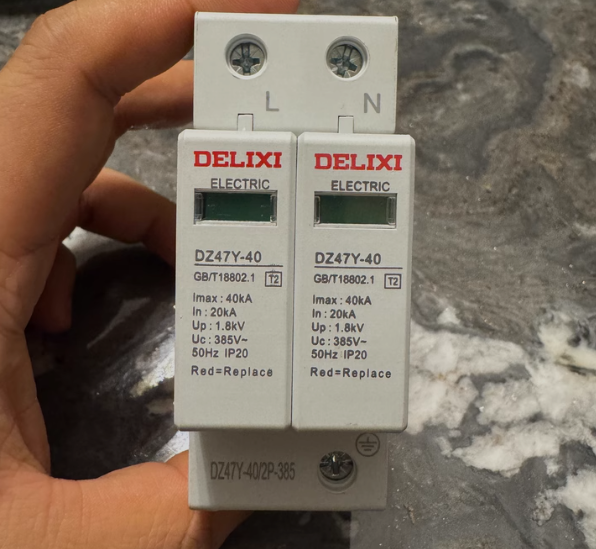

第五项：电涌保护器（SPD）的运行状态检查

SPD是感应雷防护的最后一道闸，但它本身是有寿命限制的消耗品。每次雷击过电压来袭，SPD内部的压敏电阻就会有一定程度的老化。

检查要点：

有个常见误区：有些运维人员觉得SPD没有明显损坏就不用换，其实SPD经历几次雷击后，即使外观正常，内部已经老化，保护水平大幅下降。对于雷暴频繁地区的电站，建议适当缩短SPD的更换周期，不要等到彻底坏了才换。

做防雷检测，工具配置直接影响检测的效率和质量。

整理一份常用工具清单：

有几点工具使用上的经验：

接地电阻测试仪的辅助极导线一定要备够长度。很多电站现场地形复杂，20米的导线根本不够用，建议常备50米以上的辅助极导线，以保障测量布极的合规距离。

数显卡尺比游标卡尺在现场操作更方便，读数直观，减少误差。但要注意定期校准，特别是在高温环境下长时间使用后。

记录工具：现在很多团队用手机拍照+云端上传的方式做记录，比纸质表格效率高很多，也便于后期出具报告和存档备查。

最后，分享几个案例，大家引以为戒：

案例一：被忽视的“跨接线”‍

某山地电站，年检时接地电阻合格，但秋后一场小雷雨，打坏多台逆变器。

后经仔细排查，发现一个方阵边缘的几排组件，其边框与支架间的跨接线因长期风振疲劳，大部分已经断裂。

组件边框未有效接闪和等电位，雷击感应过电压无处泄放，直接窜入了直流线路。

教训就是：等电位连接的细节检查，必须“锱铢必较”。

案例二：“合格”的SPD与失效的保护

一个沿海电站，直流配电柜内的SPD状态指示灯显示正常。

但用红外热像仪巡检时，发现其中一个SPD接线端子温度明显高于其他。

停电检查，发现其上游的直流熔断器（后备保护）规格过大，且连接处已有氧化。

当SPD因劣化泄漏电流增大时，熔断器未能及时切断，导致SPD持续发热，最终可能起火。

教训：SPD检测，必须连同其后备保护装置（熔断器或断路器）一起检查，核对选型是否正确，连接是否紧固。

案例三：水土不服的“接地电阻”‍

在一个高原草甸上的电站，春季测得接地电阻为3.8Ω（合格）。

但同年秋季复测，竟飙升到8.9Ω。

开挖检查，发现接地极周围土壤因夏季干旱严重板结、龟裂，与接地体脱离，形成“接触电阻”。

后来采用长效降阻剂并改良局部土壤，才稳定下来。

教训：在土壤条件特殊的地区，接地电阻是一个“动态值”，设计和维护时必须考虑土壤稳定性和保湿措施。

做光伏运维，肯定见过不少因为防雷问题导致的事故。

有的是一场雷雨打掉了几十块组件，有的是逆变器被浪涌击坏，有的是通信系统全部瘫痪。

事后算账，损失远不止修复的费用——停机损失、运维人员的时间成本、保险理赔的周期，加在一起远比每年认认真真做一次检测要贵得多。

雷击事故有很强的随机性，平时侥幸没出事，不代表防雷体系是好的。恰恰相反，有时候正是因为没出事，问题才被一直忽视，直到某一次被一道雷"验收"。

认真对待防雷检测，不是为了应付监管，是为了让电站在每一个雷雨季都能稳稳地撑过去。

这事儿，值得认真做。
